요즘 차에 LED나 예전 차 HID 4,500(?) 이상이면 오토레벨러가 장착이 됩니다
HID라도 광량이 낮은 차는 수동 레벨러가 장착이 되어서 나오고요
오토레벨러가 장착된 차라도 수동 조사각 조절 장치는 존재합니다
카라반을 끌면서 생각했던 것 중 하나가 뒤가 눌리면 앞이 들릴텐데 라이트가 눈뽕이 되지 않을까 하는 부분도 있습니다
그러던 중 동호회에서 제가 생각한 부분과 상당히 일치하는 부분으로 모듈을 개발하신 분이 있어 한 번 장착해 봤습니다
오토레벌러에 수동 레벌러와 조사각 조절장치 기능을 더한 것입니다
요래 생긴 놈인데....
여기에 컨트롤 모듈이 있어

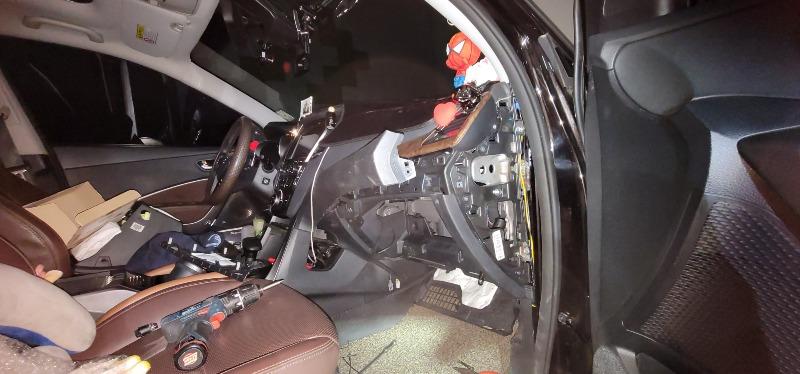

전부다 탈거 했습니다
작업 편하게 할라면 다 뜯는게 최곱니다
이거 빼고
배선은 스위치 작업을 위해 와이퍼 철심으로 낚시 걸이해서 운전석 쪽으로 넘기고
모듈은 이렇게 합체해서 다시 장착

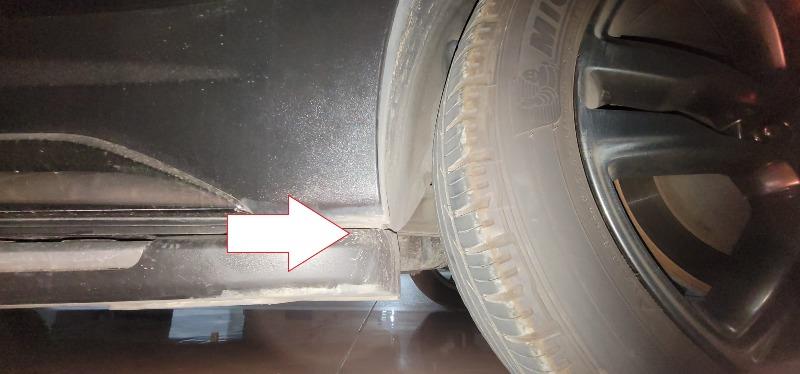

오토레벨러 시스템은 여기에 있습니다
바닥에 누워서 보면 보입니다
여기에 추가 부품을 장착해 줍니다

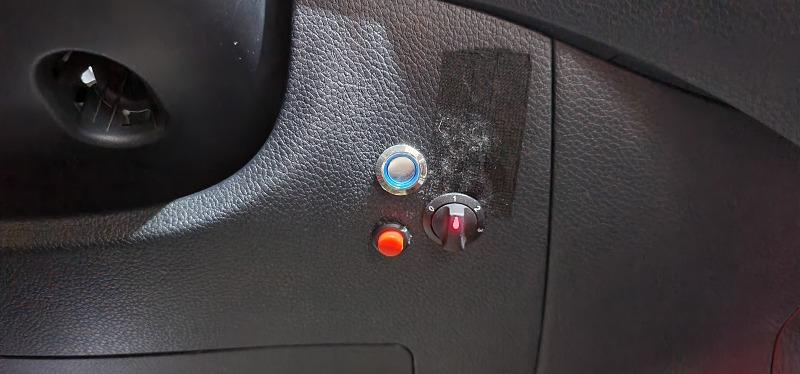

마지막으로 스위치 작업
괜히 다른것도 같이 작업하다가 위치 착각으로 잘못 뚫어서 폭망했습니다 ㅜㅜ
대충 흡음 테이프로 땡빵하고 나니 작업이 끝났습니다

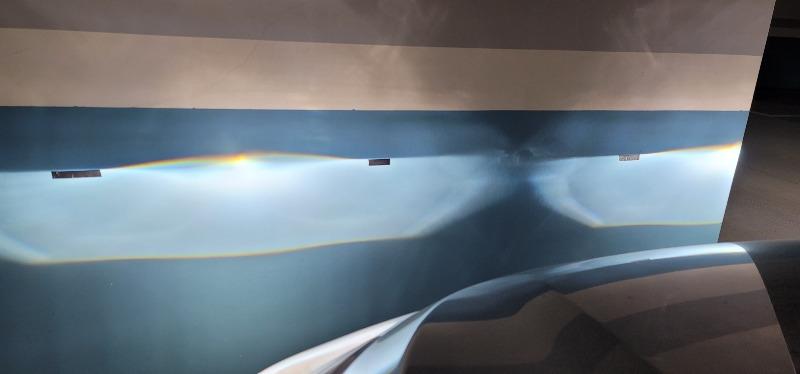

작업 전 영점 확인
작업 후 1단에 영점 조절 완료

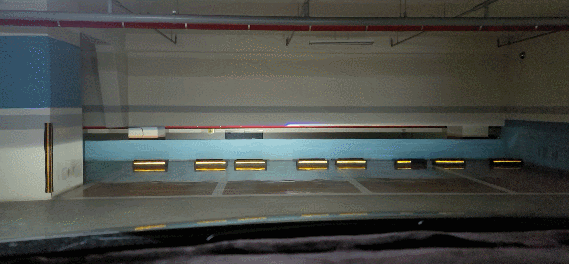

0~4단까지 작동하는데
0-하향, 1-기본, 2-상향, 3-상향+
(견인시 0단으로 놓고 가면 딱 좋을듯 합니다)
