f4e 매버릭 사용[6] 조회 2,101 | 추천 2 | 2026.05.10 (일) 04:04

글쓴이 Phantom2
가입일2018.05.13
활동지수마력 91,051
작성글게시글 2,281 | 댓글 18,982

수정 2026.05.10 (일) 04:06 | 쪽지 | 작성글보기 | 신고

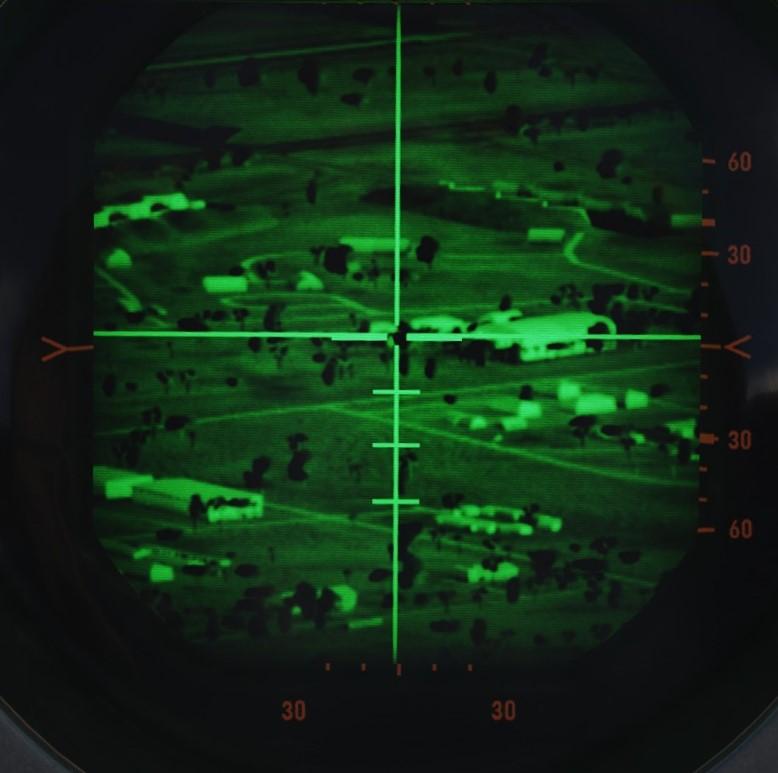

agm65a/b 사용

60년대 구형기체라 레이더스크린 해상도가

간단한 도형이랑 선만 표현하는정도인가했는데

흑백tv수준 영상정도는 시현 가능하다는게 신기

본 게시물을 뉴스 및 기타 매체에서 인용하실 때는 '보배드림' 출처 표기를 부탁드립니다

작성글보기 | 스크랩 | 인쇄 | 신고

사이버매장 차량광고 신청 02-784-2329 인터넷 신청

댓글 (6) |
내 댓글 보기 |

그냥해bom 26.05.10 11:39 답글 신고

외부에 장착된 포드로 사용하는거라
기체가 구형인것과는 상관 없는거 아닌가요?

추천 0

반대 0
늑대아저씨 26.05.10 12:37 답글 신고

조종석 모니터를 말씀하신 것 같습니다.
CRT 모니터라 딱히 해상도와 상관없이 다양한 이미지의 시현이 가능했습니다.

추천 2

반대 0
Phantom2 26.05.10 15:42 신고

@늑대아저씨
찾아보니 정확히는 레이더 스코프가
(DSCG: Digital Scan Converged Group)
즉 브라운관(CRT) 방식인데,

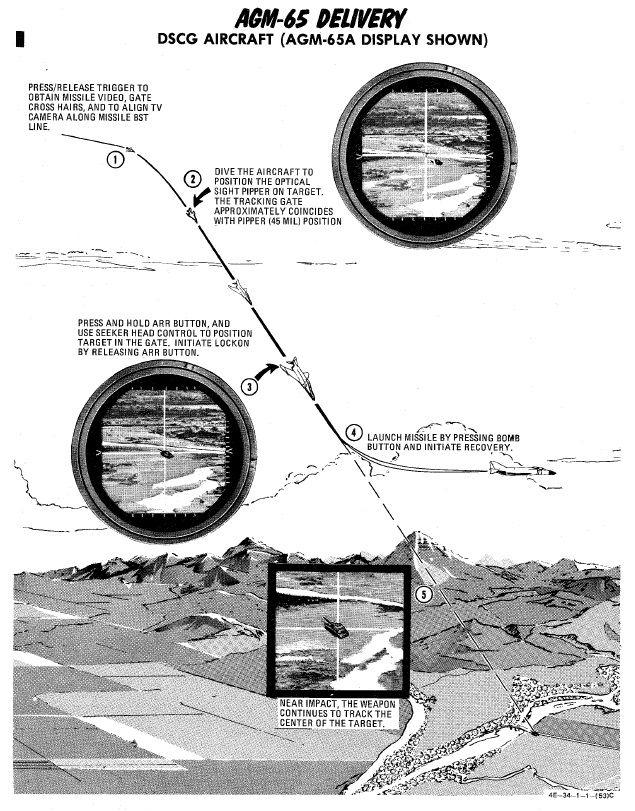

미 공군이 레이더 스코프를 미사일의
영상 출력 장치로 겸용하도록 개조했고
매버릭을 선택하면 레이더 영상 대신
미사일 시커가 보는 TV 신호를
출력해준다네요

TISEO(Target Identification System,
Electro-Optical) 라는 피아식별용 전자망원경
영상 시현도 가능하니 매버릭 시커영상도
띄울정도 해상도가 가능했겠져

본격적으로 e형부터 가능했고, f4c형이나
f86d나 kf5 제공호는 말그대로
레이더 스코프가 단순한 도형만
표시해주는 2차원적 수준의 저해상도라
시현이 불가할거라네요

팬텀의 매버릭 조준영상 시현은
마치 90년대 생산된 구닥다리차에
터치식 네비+dmb화면
이식한 느낌이라 신기하드만요

추천 2

반대 0
늑대아저씨 26.05.10 16:51 답글 신고

초기형 팬텀 역시 모니터는 CRT입니다.
다만 말씀하신 DSCG가 아니라 DVST(Direct View Storage Tube) 방식이라 본문처럼 미사일 유도 영상이나 언급하신 TISEO를 통해 습득된 영상처럼 실시간으로 변하는 이미지 시현에는 어려움이 있었습니다.
DVST CRT는 모니터에 잔상을 남겨 표시하는 방식으로, 영화 속에서 나오는 레이더 화면(뱅글뱅글 돌아가면 점이 찍히는)을 생각하시면 비슷합니다.

팬텀에 DSCG CRT가 채용된 건 말씀대로 F-4E부터로, 그 중에서도 후기형으로 분류되는 블록60부터입니다.
참고로 우리 공군이 처음 직도입한 F-4E는 최후기형으로 모두 블록 60이후 버전입니다. 이후 MIMEX로 이전 버전 팬텀도 다양하게 도입됩니다만, 이미 DSCG 모니터로 교체된 상태라 매버릭 같은 유도병기의 운용이 가능했던 것으로 알고 있습니다.

그 밖에, CRT모니터는 그 구조상 해상도..라는 개념은 조금 거리가 멉니다. 뭐라 설명하기가 어렵네요. LCD처럼 물리적인 픽셀이 박혀있어 해상도가 고정되어 있지 않습니다.

추천 1

반대 0
Phantom2 26.05.10 17:22 신고

@늑대아저씨
그그 90년대 초반까지 보이던
초록색 도트로 사물이나 사진 표현하던
구식 crt모니터랑 다를바 없단 말씀이군요ㄷㄷ

추천 1

반대 0
늑대아저씨 26.05.10 18:05 답글 신고

DVST CRT가 녹백이긴 한데, 팬텀에 들어간 DSCG CRT 역시 녹백입니다.
아마 말씀하신 90년대 초반까지 보인 초록색으로 표현하던 구식 CRT 모니터는 DVST가 아니라 레스터 방식의 녹백 CRT 모니터일 겁니다.

추천 2

반대 0
